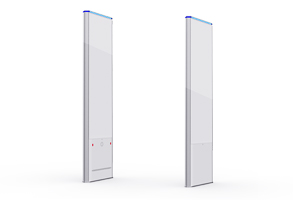

BRC-04L是一款高性价比的超高频门禁系统，支持EPC C1 G2（ISO18000-6C）协议，支持服务器模式实现多通道控制功能，内部集成高增益天线组、高速读写器及控制模组，拥有高速读取标签性能和良好的读写区域控制能力，提供标准RS232或RJ45接口，方便连接软件平台。产品适用于各类零售、物流、仓储、图书、档案、人员考勤管理等。

一、特色功能

n 自主知识产权设计

n 支持服务器模式实现多通道控制功能

n 支持EPC C1 G2（ISO18000-6C）协议

n 工作频率902~928MHz（可定制865~868MHz）

n 输出功率30dbm（可调）

n 多标签读取能力强，红外触发模式下漏读率低于1%

n 天线特别设计，实现水平面窄波束设计，门禁覆盖区域准确，无盲点

n 内置报警灯和蜂鸣器，报警灵敏，安全可靠

n RFID安全门摆放距离更加宽阔，最远可达2.2m

n 外观时尚，组装简便

二、产品规格

n 尺寸：1450×370×75mm（每片）

n 重量：10KG（每片）

n 工作频段：902MHz～928MHz

n 符合标准：ISO 18000-6C

n 工作温度：-20℃～60℃

n 存储温度：-30℃～70℃

n 环境湿度：5%～95%RH，无凝露

n 供电电源：AC 220V±10%  47～63 Hz

n 整机功耗：约30W

n 通讯接口：RS-232(DB9)、RJ45

n 每个通道门禁推荐宽度：0.8～1.5m（最大可达2.2m）

三、门禁组成 (N个通道)

n 门禁架N*2 pcs (N个通道)

n 9dBic窄波束天线 4*N根

n 控制板及电源模块 ≥Npcs

n 读写模块N pcs

n RS232串口 N个

n 以太网口 N个

n 交换机 >N口

n 射频馈线 4*N根

n 红外对射2*N组

n 红外连接线2*N组

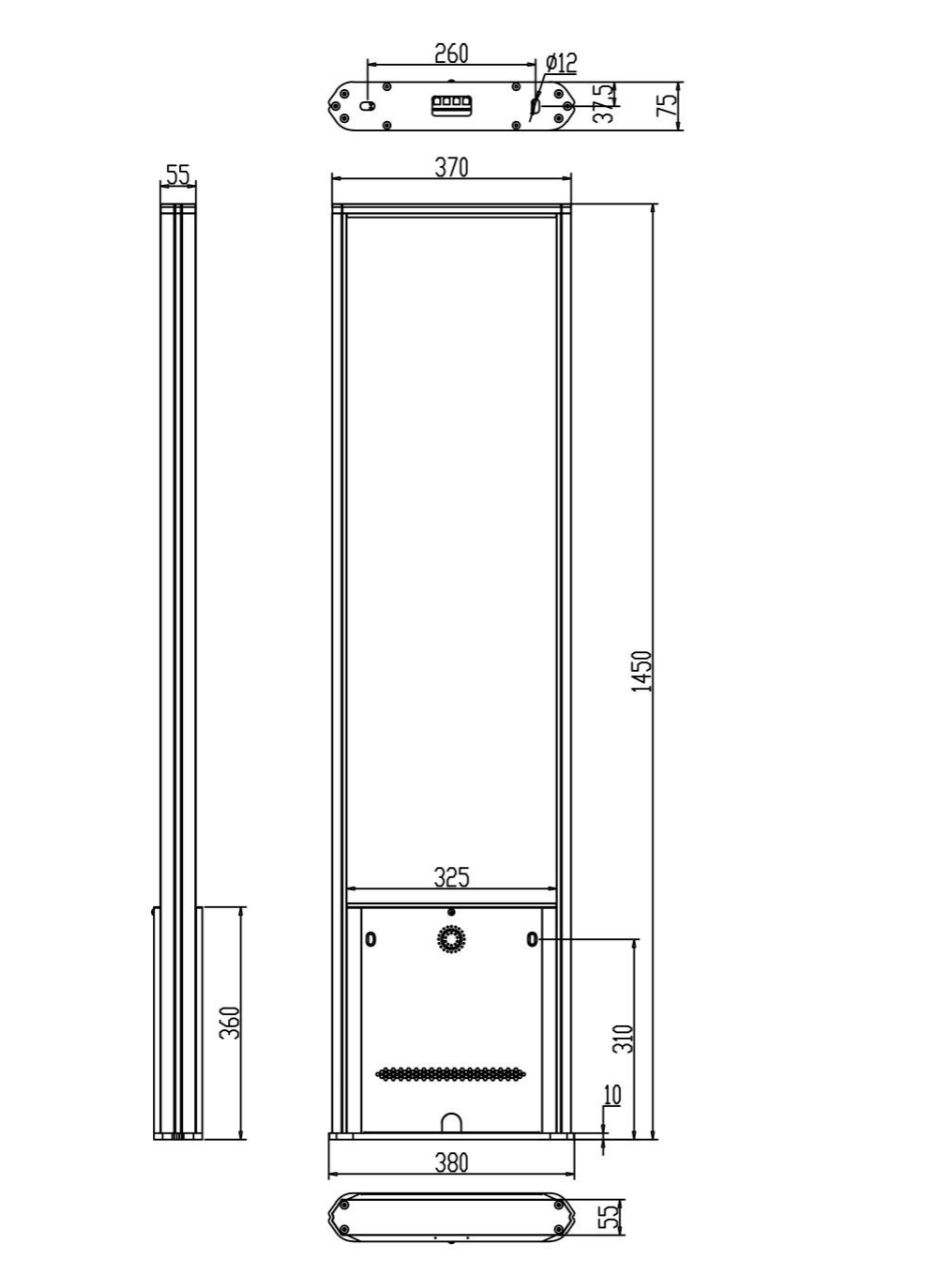

三、外观2D尺寸图
