超高频射频识别（UHF RFID）技术凭借其远距离识别、高速数据传输和批量读取能力，已成为现代物联网系统的核心技术之一。作为 RFID 系统的关键组件，天线性能直接决定了系统的识别效率、稳定性和应用范围。本文全面探讨了 UHF RFID 天线的技术原理、选型方法和设计优化策略，涵盖了从基础理论到实际应用的完整知识体系。我们将深入研究影响天线性能的关键参数，对比不同类型天线的特点，并通过案例展示如何根据特定应用场景优化天线的选型与设计。

超高频RFID天线技术基础

UHF RFID 系统在 860MHz 至 960MHz 频段运行。与低频（LF）和高频（HF）RFID 系统不同，UHF RFID 依靠电磁辐射而非电感耦合进行通信，这使其工作距离可达数米甚至更远。UHF RFID 具有独特优势：

• 波长较短（约 30 厘米），可实现更小尺寸的天线，便于集成到各类设备中。
• 衍射能力强，信号能够穿透非金属材料，适用于复杂环境中的物体识别。

然而，在金属或液体环境中，UHF RFID 面临的主要挑战是信号衰减。这是因为金属表面会反射射频信号，而液体可能吸收部分射频能量，进而影响通信性能。

根据麦克斯韦电磁场理论，当读写器天线发射电磁波时，标签天线通过电磁耦合感应出电流，为标签芯片供电并建立通信链路。这个过程涉及复杂的阻抗匹配和能量耦合机制，需要精确控制天线参数以实现最佳性能。

天线的辐射方向图决定了能量在空间中的分布方式，直接影响系统的读取范围和方向性。辐射方向图主要取决于天线类型。UHF RFID 天线有多种形式，包括偶极子天线、微带贴片天线和阵列天线。每种类型都有其独特的特点，适用于不同的应用场景：

• 偶极子天线：结构简单、成本低，适用于一般物品追踪。
• 微带贴片天线：尺寸紧凑、易于集成，是小型设备的理想选择。
• 阵列天线：能够提供精确的波束控制和更大的读取范围。

超高频射频识别天线的关键性能参数

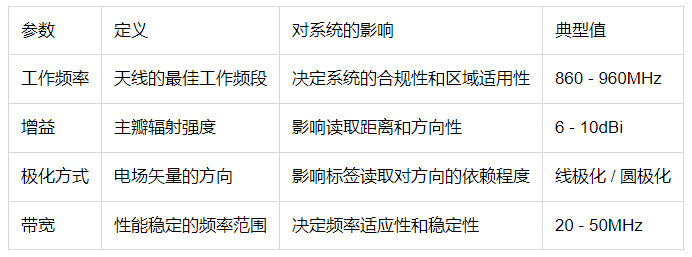

UHF RFID 天线的性能由多个技术参数决定。了解这些参数及其相互关系，对于天线选型和系统设计至关重要。

工作频率

UHF RFID 通常在 860 - 960MHz 频段运行。不同国家和地区对具体频段和功率限制有不同规定。合适的频率匹配可确保有效的能量辐射和稳定的信号传输。频率不匹配会导致阻抗失配，造成能量反射，缩短读取距离。

天线增益

增益衡量的是与理想点源天线相比，天线在主瓣方向的辐射效率。增益越高，天线在特定方向上聚焦能量的效果越好，读取距离也更远。例如，在仓库货架管理中，高增益定向天线可确保精准读取，同时避免相邻货架的误读。不过，增益过高可能导致波束过窄，需要在天线数量和覆盖范围之间进行权衡。

波束宽度

波束宽度描述的是辐射功率下降到峰值一半时的角度范围。宽波束天线覆盖面积大，窄波束天线则可实现精准识别。例如，手持天线通常具有较宽的波束宽度，用于库存盘点。窄波束天线（如 BRA - 08、BRA - 16）广泛应用于零售店入口的安防领域。

极化方式

极化方式定义了电磁波中电场矢量的振动方向，主要有两种类型：线极化（水平或垂直）和圆极化。

• 线极化：成本较低，当与标签极化方向一致时读取距离较长，但要求标签方向固定。
• 圆极化：读取范围较短，但不依赖标签方向，适用于标签方向随机的应用场景。

物理特性

包括尺寸、材料和环境适应性。

• 尺寸：通常情况下，较大尺寸的天线可提供更高的增益。
• 材料影响：低损耗材料可提升性能，但成本较高。
• 环境耐受性：户外停车场管理需要防水、耐温的天线。工业生产线则要求天线具备抗振和电磁干扰屏蔽能力。

了解这些参数有助于进行明智的天线选型和系统优化。在实际工程中，平衡这些因素可确保实现最佳性能和成本效益。

超高频射频识别天线的类型与特点

UHF RFID 天线根据应用场景和性能要求的不同而有所差异：

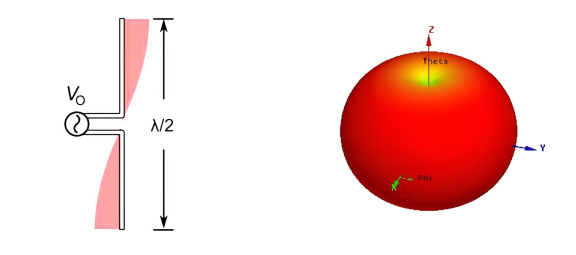

偶极子天线

这是最常见的天线类型，结构简单、成本低，适用于 360° 覆盖，例如手持库存盘点设备。标准偶极子天线尺寸较大，不太适合小型设备。经过改良的弯曲设计可优化阻抗匹配，适用于资产管理等紧凑型应用场景。

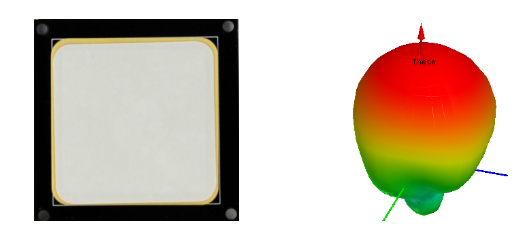

微带贴片天线

由金属贴片、介质基板和接地平面组成，外形薄、重量轻、易于集成且方向性良好。可通过调整形状、尺寸和基板材料进行优化，适用于集成式读写器和智能门禁读写器系统。

阵列天线

由多个辐射单元组成，具有高增益和波束赋形能力，适用于远距离识别和精确的空间控制（如智能停车管理）。但其结构更为复杂、成本更高，且需要相位控制电路。

超高频射频识别天线的选型策略

天线选型始于对应用场景的分析。不同行业对技术规格有不同要求，例如零售库存管理需要宽波束和宽带天线，制造企业的追踪应用则需要定向且抗干扰的天线。

环境适应性至关重要。金属、液体和电磁干扰等因素会影响天线性能，解决方案包括使用抗金属天线或优化安装策略。工业应用还要求天线具备防水和耐温性能。

读取范围要求与天线增益相关。更高的增益可扩大读取范围，但会使波束宽度变窄，因此需要权衡：图书馆管理通常使用增益为 6 - 8dBi 的宽波束天线（如 BRA - 01、BRA - 02 系列）；停车场管理则使用增益为 10 - 12dBi 的窄波束天线。

极化匹配取决于标签的方向。线极化天线（如 BRA - 49、BRA - 01L）是固定方向标签（如车辆挡风玻璃标签）的最佳选择；圆极化天线（如 BRA - 01CR、BRA - 15）则最适合随机方向的标签（如零售服装标签）。

在整个选型过程中，成本效益分析必不可少，需要考虑总体拥有成本（TCO）。高性能天线可能会减少设备数量、降低维护成本，从而提高经济效益。

超高频射频识别天线的设计流程

UHF RFID 天线的设计是一个复杂的多参数优化过程，需要综合考虑电磁性能、物理结构和实际应用需求。现代天线设计通常从需求分析开始，重点进行仿真优化，最后通过测试和验证结束。

需求分析

确定关键天线参数：

• 频率：902 - 928MHz
• 读写器天线：高增益（8dBi），圆极化
• 尺寸：≤200×200×30mm
• 环境适应性：IP54
• 目标价格：50 美元 / 件

根据需求分析，初步确定天线类型：偶极子天线、微带天线或阵列天线。

仿真设计（使用 HFSS/CST/ADS 软件）

• 建模：参数化结构（线宽、长度、间距）
• 材料：FR4（ε=4.4），铜（5.8e7 S/m）
• 优化目标：S11 <-10dB，辐射效率> 70%
• 辐射器仿真 → 馈电网络仿真 → 协同仿真

制作与测试

• 测试项目：阻抗（网络分析仪）、读取范围（电波暗室）

最后，通过测试和验证（读取距离、多标签读取、抗干扰能力、长期稳定性）确保选型正确并优化系统。
