核心结论：RFID系统的识别效果，30%取决于硬件选型，70%取决于安装部署。同一套设备，安装方式不同，读取率可能从99%骤降至50%——这不是设备问题，而是部署问题。

深圳博纬智能深耕RFID领域多年，在仓储、制造、医疗、档案管理等行业累积了数百个现场部署案例。本文将系统拆解天线安装部署的勘测→选型→安装→调试→验收全流程规范，助您一次性避开90%的常见陷阱。

一、安装前必做：现场勘测（省掉这一步，后面全白费）

在安装任何天线之前，必须完成以下5项核心勘测，数据记录在案：

专业技巧：没有频谱仪时，可用读写器配合标签在场地内网格化测试（每2米一个测点），绘制出“信号热力图”，盲区一目了然。

二、天线安装高度与角度规范（附场景对照表）

2.1 推荐安装高度速查表

2.2 角度调整三大黄金法则

· 俯仰角：天线主瓣应向下倾斜15°～30°，使波束中心对准标签活动区域（而非垂直向下）。

· 极化匹配（线极化天线）：天线极化方向必须与标签极化方向严格平行，误差≤±5°，否则读取距离衰减可达50%以上。

· 圆极化天线：角度容差较大（±30°），但仍建议主瓣轴心正对标签区域，以获得最大增益。

· 双天线门禁通道：两侧天线对向安装，且各自内旋45°形成交叉极化，实现无盲区覆盖。

三、金属环境部署方案（最棘手，但最可解）

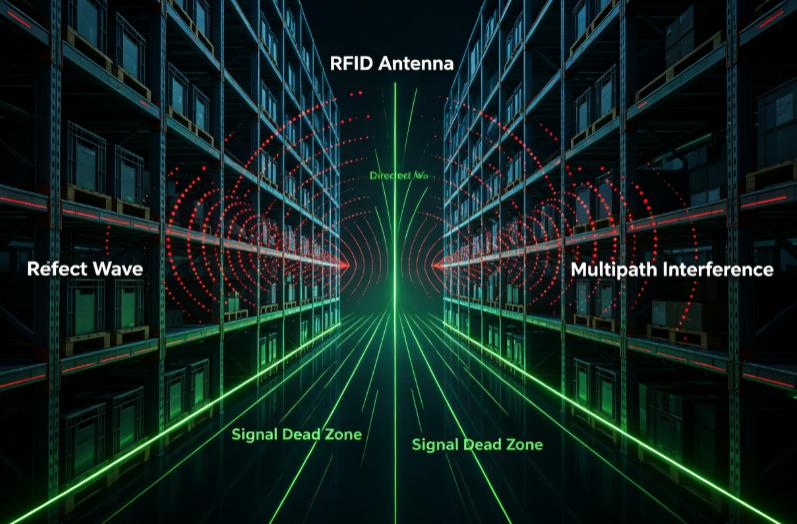

金属是UHF RFID的“头号天敌”——它会反射信号造成盲区、导致标签失谐（频率偏移）、过强反射使读写器接收机饱和。但通过科学部署，完全可控。

3.1 金属环境天线选型对照

3.2 金属环境部署“六步法”（工程师现场必做）

1. 抬：天线距金属表面至少 0.5米（UHF频段1/4波长约8cm，此处建议10倍裕量）。

2. 斜：天线向下倾斜 30°～45°，使信号主瓣直接照射标签，避开镜面反射路径。

3. 分：金属密集区域天线间距缩减至 3～4.5米（开放区域可放宽至6～7.5米），减少反射叠加干扰。

4. 隔：标签与金属表面保持 ≥3mm 间距（使用泡棉或陶瓷垫片），或直接选用抗金属标签。

5. 吸：在无法移动的金属反射面上铺设 RF吸波材料（如碳泡沫板、铁氧体橡胶垫），可降低反射强度约10~15dB。

6. 调：适当降低读写器发射功率（建议从30dBm开始，逐步下调至28dBm或更低），减少反射噪声对接收端的压制。

真实案例：某汽车零部件制造企业，生产线出入口通道宽度仅1.2米，初始使用宽波束天线（H面约75°），导致旁边3米处备料区的标签频繁误读，误读率高达12%。更换为博纬BRA-08窄波束天线（H面约45°）后，识别区域精准锁定在通道内，误读率骤降至0.3%，同时通道读取率提升至99.2%。

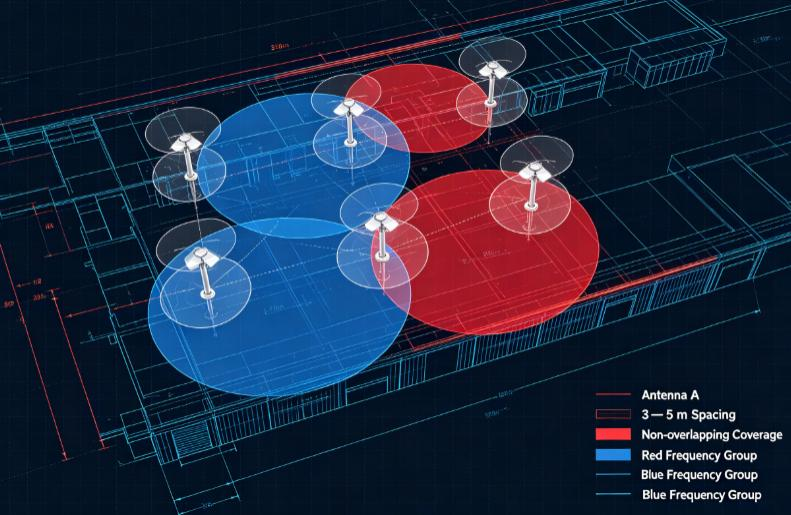

四、多天线部署间距与防串扰规范

当项目需部署 ≥4支天线 时，间距和分组策略决定系统并发性能。

4.1 最小间距硬性要求

4.2 防串扰“三重防护”体系

· ① 空间隔离：严格按上表间距部署，且相邻天线主瓣方向交叉角≥90°。

· ② 频率分组：将天线连接至不同读写器端口，分别分配至 920~925MHz 和 902~907MHz 两个子频段，错开中心频率。

· ③ 防碰撞算法：开启读写器的 Q算法 或 动态防碰撞，并设置合理的 Inventory周期（建议≥50ms）。

案例数据：某省级档案馆部署了16支天线，初期采用集中式部署，漏读率高达12%。采用“间隔3.5米 + 双频段分组 + 防碰撞算法”三重措施后，漏读率降至1.5%，满足了档案盘点的高精度要求。

五、馈线与接头规范（信号传输的“血管”）

馈线选错或接头处理不当，再好的天线也会“功力尽失”。

5.1 馈线类型与衰减对照（900MHz，每100米）

5.2 安装硬性规范（对照检查）

· ✅ 单根馈线长度控制在30米以内，超过须使用低损耗馈管或加装 RF放大器（注意链路预算）。

· ✅ 接头类型必须统一（N型 / TNC / SMA / RP-TNC），严禁混用，建议使用N型（防水、低插损）。

· ✅ 室外或潮湿环境下，接头处必须包裹自粘性橡胶密封套 + 防水胶泥，再缠PVC绝缘带。

· ✅ 馈线走线远离电源线（≥30cm），避免与变频器、电机电缆并行，必要时使用金属线槽屏蔽。

六、安装后调试与验收（数据说话，不靠感觉）

6.1 基准测试（Benchmark）

· 在预期读取区域内均匀放置 100+ 个测试标签（包含不同朝向：水平、垂直、倾斜45°）。

· 让标签以实际运动速度（如叉车1.5m/s、传送带2m/s）多次通过读取区。

· 目标合格线：读取率 ≥ 98%（单天线）或 ≥ 95%（多天线并发）。

· 记录每个标签首次读取位置，生成读取概率热力图，标注盲区。

6.2 压力测试（Stress Test）

· 模拟最恶劣工况：多辆叉车同时经过、人员密集遮挡、标签堆叠、温湿度极限等。

· 使用干扰源（如手机、WiFi设备）靠近天线，测试抗扰能力。

6.3 微调优化策略

· 根据盲区位置，微调俯仰角 ±5°～15°，每次调整后重新跑基准测试。

· 若某个区域读取过强（误读邻近区），适当降低该天线功率（每次1dB步进）。

· 若覆盖不足，优先考虑增加天线数量而非一味提高功率（功率提升3dB，覆盖半径仅增加约19%，但干扰翻倍）。

七、FAQ：天线安装部署十大常见问题

Q1：天线可以直接固定在金属梁上吗？
✅ 可以，但必须使用非金属支架（如PVC、尼龙）将天线与金属梁隔离至少8cm（UHF 1/4波长）。金属梁反射可能增强或削弱信号，需现场实测验证。

Q2：室外天线防护等级怎么选？
✅ 最低 IP65（防尘防雨），推荐 IP67（可短时浸水）。同时需满足：工作温度 -40℃～+85℃、外壳抗UV老化、内置防雷浪涌保护器（或外接避雷器）。

Q3：天线和WiFi路由器能放多近？
✅ 建议 ≥3米。虽然WiFi（2.4GHz/5GHz）与RFID（860~960MHz）频段不同，但高功率WiFi设备可能产生谐波或杂散干扰，严重时需加装带通滤波器。

Q4：多个天线可以共用一根馈线吗？
❌ 不可以。每个天线必须独立馈线连接至读写器端口。若使用功分器，每路功率减半（3dB损耗），读取距离大幅缩短。如需多天线轮询，应使用多端口读写器或射频开关。

Q5：安装后读取率只有60%，排查步骤？
按顺序排查：

1. 检查馈线接头是否拧紧（松动可导致VSWR恶化）。

2. 用网络分析仪测量VSWR（应≤1.5，若＞2.0则天线或馈线损坏）。

3. 检查标签极化方向是否与天线匹配（线极化尤为关键）。

4. 排查2米内是否有金属板或大面积反射体。

5. 依次微调天线俯仰角和水平角，每次调整测试50个标签。

6. 尝试降低读写器功率至26dBm，观察是否因过载导致接收饱和。

Q6：如何判断天线安装角度是否最佳？
✅ 使用读写器的 RSSI（接收信号强度） 反馈功能，在标签活动区域取9个点（3×3网格），记录RSSI值，平均值最高且方差最小的角度即为最优。

Q7：博纬智能是否提供现场安装指导？
✅ 是的。博纬智能提供从方案设计、设备选型、现场勘测到安装调试的全流程技术支持，可派遣资深工程师到现场协助。具体请咨询客服。

八、总结：RFID天线部署“黄金十条”
