你买的RFID读写器再好，如果配错天线，整个系统照样“闭着眼睛跑”。天线选型这个小环节，往往是RFID项目成败的最大变量。

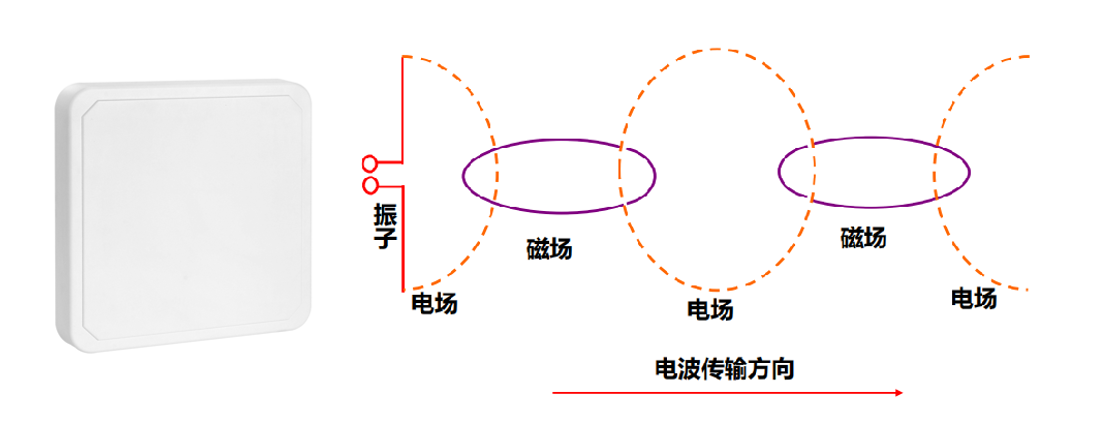

一、为什么RFID系统离不开天线？

天线是读写器与标签之间的唯一对话通道，没有天线，RFID就是一盘散沙。

一个最基本的RFID系统由电子标签、天线和阅读器三部分构成。谁负责连接？天线。天线将读写器产生的高频电磁波辐射到空间，点亮周围的无源电子标签，再接收标签反射回来的射频信号完成信息读写。可以说，读写器是系统的“大脑”，标签是“身份证”，天线就是链接二者的“神经通路”——它直接决定了系统能看多远、识别多准、在复杂环境中能不能稳定工作。

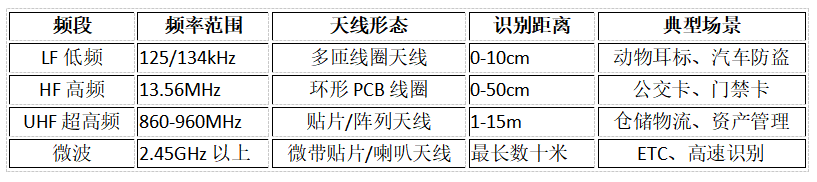

不同RFID频段使用的天线形态、工作模式和选型逻辑截然不同，首要任务是从频段选起：

超过60% 的RFID应用集中在UHF频段，UHF远场市场的份额占比高达71% 。无论是企业仓库的进出库盘点，还是学校门口的无感考勤，都绕不开UHF天线——以下围绕UHF展开详说。

二、RFID天线的五大基本参数

天线的性能由一组核心参数描述。理解这些参数是正确选型的前提。

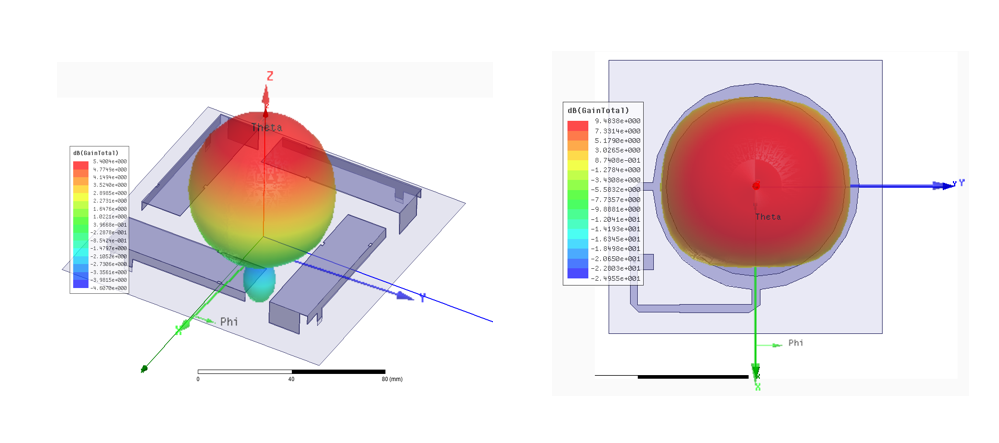

2.1 方向图

天线对空间不同方向具有不同的辐射或接收能力，这就是方向性。方向图通常用极坐标曲线表示，包含主瓣、副瓣（旁瓣）和后瓣。

· 全向天线：在水平面上无最大辐射方向，辐射能量均匀分布，类似“救生圈”形状。

· 定向天线：在一个或多个方向上有明显的辐射主瓣，能量聚焦，增益更高。

RFID天线绝大多数是定向天线，用于精确控制识别区域，避免误读相邻通道。

2.2 增益

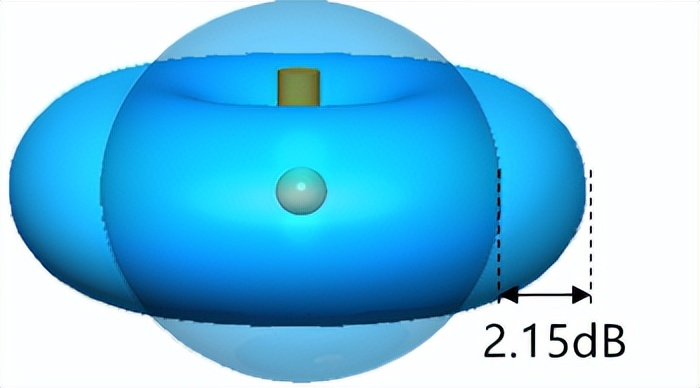

增益是衡量天线将输入功率集中辐射能力的指标，单位有dBi（相对于理想全向辐射器）和dBd（相对于半波偶极子）。换算关系为：0dBd = 2.15dBi。

· 一个简单的偶极子比全向辐射器增益高2.15dB。

· 通过反射面或天线阵列，可以进一步提高增益，将能量聚焦到所需方向。

在UHF RFID应用中：通道门禁常选用9dBi~12dBi高增益天线，以获取更远的读取距离；而桌面或近场识别则选用3dBi~6dBi低增益天线，避免误读相邻区域。

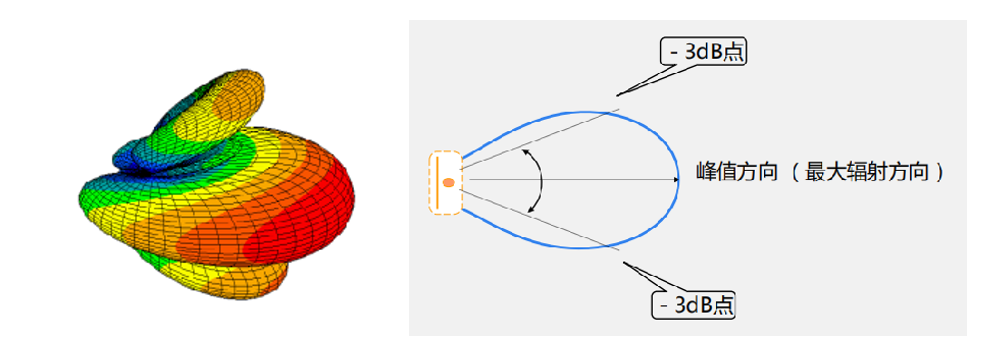

2.3 波束宽度（半功率角）

在主瓣最大辐射方向两侧，辐射强度降低3dB（功率密度降为一半）的两点之间的夹角，称为波束宽度（HPBW）。波束宽度越窄，方向性越强，空间定位越精确。

· 水平面波束宽度：影响左右覆盖范围。

· 垂直面波束宽度：影响上下覆盖范围。

在车辆管理中，需要窄波束天线，只读取本车道标签，避免相邻车道干扰。在仓储货架通道，则需要宽波束天线，保证无盲区覆盖。

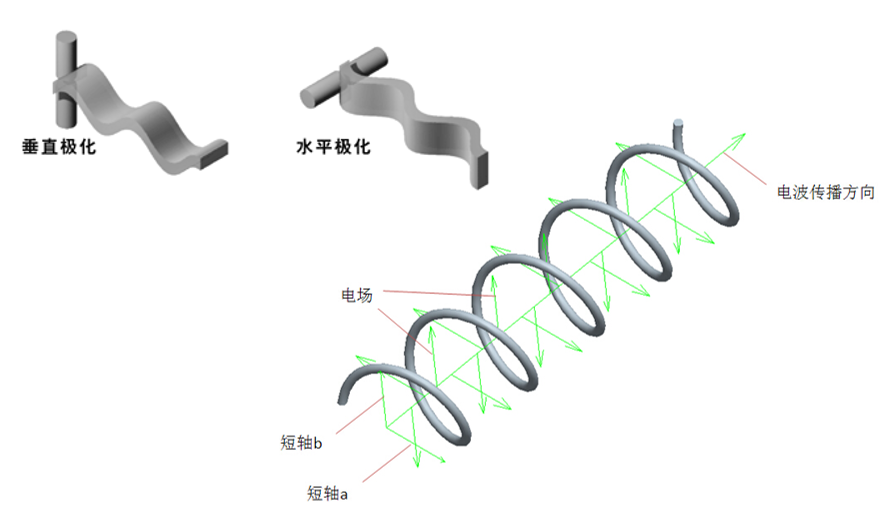

2.4 极化方式

极化是指天线辐射电磁波的电场方向。分为线极化和圆极化两大类。

· 线极化：电场方向固定（水平或垂直）。当标签天线的极化方向与读写器天线完全一致时，耦合最强；若正交（旋转90°），则接收信号急剧下降甚至为零。因此线极化对标签方向敏感，适用于标签摆放方向一致的场景（如车辆挡风玻璃标签）。

· 圆极化：电场矢量端点随时间画出一个圆。无论标签天线以何种角度放置，圆极化波都能稳定读取。在大多数UHF RFID应用中（仓储、人员管理、零售），圆极化天线是首选，因为它降低了对标签方向的苛刻要求。

左旋圆极化和右旋圆极化一般不能互通，选型时需确认标签极化方式。

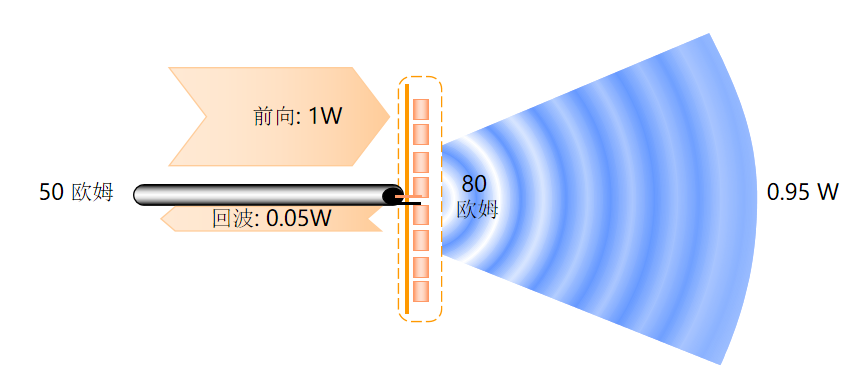

2.5 回波损耗与电压驻波比（VSWR）

回波损耗（Return Loss）和VSWR描述的是天线与馈线、读写器之间的阻抗匹配程度。

· 当读写器输出1W功率，若天线反射回0.05W，则回波损耗 = 10lg(1/0.05) ≈ 13dB。

· 驻波比（VSWR）是反射波与入射波叠加形成的驻波比值。理想匹配时VSWR = 1，实际中<1.3属于优质天线。

不匹配不仅会导致功率损失，还可能损坏读写器射频模块。因此，采购天线时应要求厂家提供VSWR测试报告。

三、RFID天线选型五大原则

选型不是堆砌最高参数，而是根据具体应用场景做合理权衡。

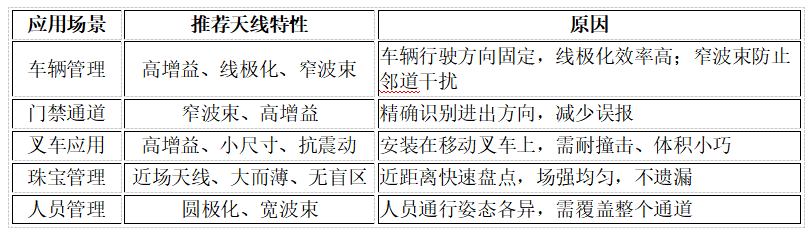

3.1 根据应用特点选型

RFID天线选型-车辆管理

3.2 性价比平衡：国内优质厂家 vs 国外大牌

· 国外品牌（如Laird、Kathrein）品质稳定但价格高、货期长。

· 国内山寨厂家价格低但参数虚标、一致性差。

· 国内优质厂家（如博纬智能）在保证性能的前提下提供更具竞争力的价格和快速的技术支持。选型时应综合评估品质、价格、交付和售后服务。

3.3 防漏读 vs 防误读

· 防漏读：需要宽波束、高增益，确保识别区域内无盲区。常用于仓库出货口、图书馆防盗门。

· 防误读：需要窄波束、高增益，将识别区域严格限定在目标通道内。常用于高速公路ETC、多车道并存的停车场。

3.4 环境适应性

· 金属环境：需要抗金属标签及反射抑制能力强的天线。

· 潮湿或多尘环境：天线防护等级应达到IP65以上。

· 震动场景（叉车、AGV）：需选用结构加固型天线。

3.5 机械尺寸与安装方式

天线的外形尺寸、安装孔位、接头类型（N型、TNC、SMA等）必须与实际部署空间匹配。博纬智能提供背馈、侧馈、吊顶、手持终端内置等多种安装形式。

四、选型路线图：手把手带你挑对天线

方法1：三步选型法

➤ 第一步：勘环境——现场是否有金属、液体、密集标签，室内还是室外，防护等级IP是硬指标。

➤ 第二步：定场景——流程覆盖范围（3米内还是5米外）、标签姿态随机程度、通道宽窄。

➤ 第三步：选型号——圆极化应对随机方向，线极化匹配固定位；窄波束避免邻道串扰。

方法2：一份自查清单快速避坑

· ✅ 读写器与天线频率一致（匹配ISO/IEC 18000-6标准）

· ✅ 极化方式匹配标签摆放习惯

· ✅ 增益与读写器功率适配，避免功率溢出或能量盲区

· ✅ 天线安装方向与高度进行过现场校准

· ✅ 极端环境使用的天线IP防护达标

· ✅ 部署完成后进行现场实测，全量验证

结语

RFID天线远不是一个“铁丝弯一弯就能用”的简单器件。从电磁场传播到增益、波束、极化、驻波比，每一个参数都深刻影响着系统的识别率和稳定性。希望本文能够帮助从业者建立系统的天线知识框架，在未来的项目选型中少走弯路。

如果您有具体应用场景需要天线选型建议，欢迎联系博纬智能技术团队，我们将为您提供从方案设计到产品交付的一站式服务。
